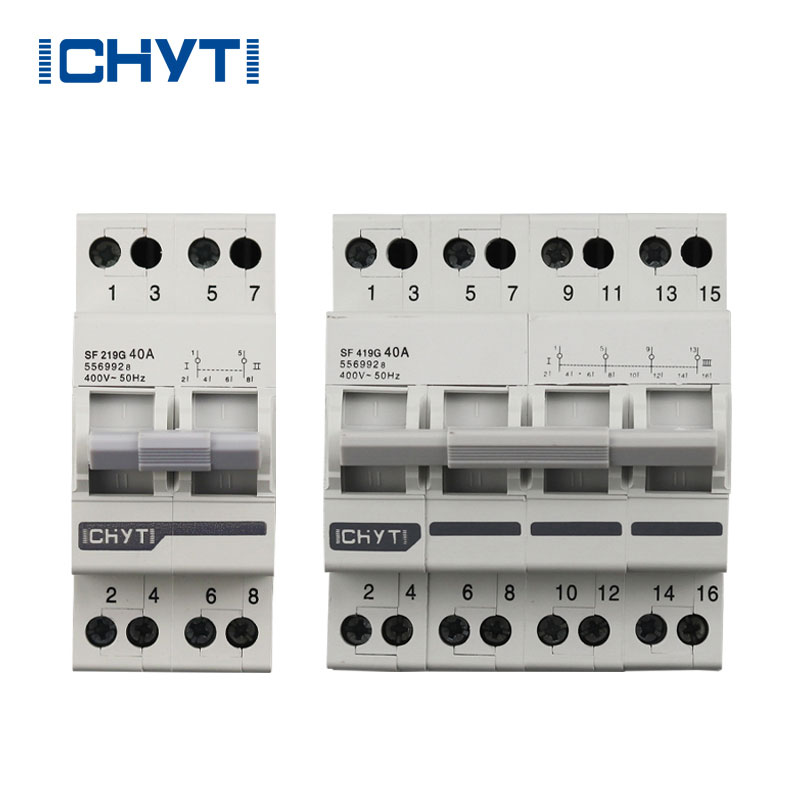

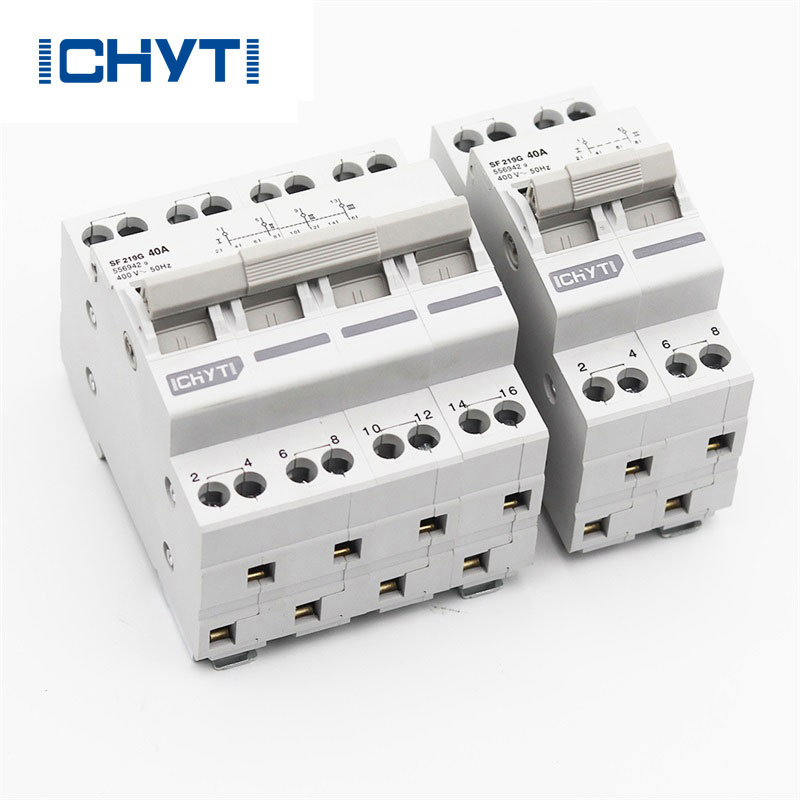

Commutateur de transfert manuel de 40 A

ICHYTI est un fournisseur et fabricant chinois spécialisé dans la production de commutateur de transfert manuel de 40 ampères de haute qualité. Avec de nombreuses années d'expérience dans l'industrie, nous visons à établir une relation commerciale à long terme avec nos clients. ICHYTI offre d'excellents services OEM et a plus de 12 ans d'expérience dans le domaine du système solaire. De plus, nous avons la capacité de recherche et de développement indépendants, garantissant que nous fournissons des produits innovants et haut de gamme.

envoyer une demande Téléchargement PDF

Description du produit

China ICHYTI Commutateur de transfert manuel personnalisé de 40 ampères L'échantillon gratuit a quatre fonctions, à savoir la conversion et l'isolation du commutateur, et peut basculer de manière flexible entre deux charges. Il est installé à l'aide de rails standard DIN 35 × 75, la coque est en moulage par injection PA66, avec des performances ignifuges élevées. Il peut être une solution idéale pour allumer et éteindre les équipements et circuits industriels. Le courant nominal du commutateur de transfert manuel de 40 A est de 40 A/63 A, ce qui rend l'installation et le câblage sur le rail de guidage pratiques et sûrs.

Commutateur de transfert manuel ICHYTI 40 ampères Paramètre (Spécification)

modèle du produit	SF 219G
Pôle	2P	4P
Courant nominal (A)	40, 63	40, 63
Tension nominale (V)	230/400	230/400
Formulaire de contact	1-0-2
Température de fonctionnement	-5â -+40â
Classe fermée	IP20
Installation	Pose de rails
Fréquence	50/60Hz
æ¥vie métrique	Pas moins de 1 500 fois
Durée de vie mécanique	Pas moins de 8500 fois

Inverseur de source manuel ICHYTI 40 ampères Mode d'emploi

MTS 2P :

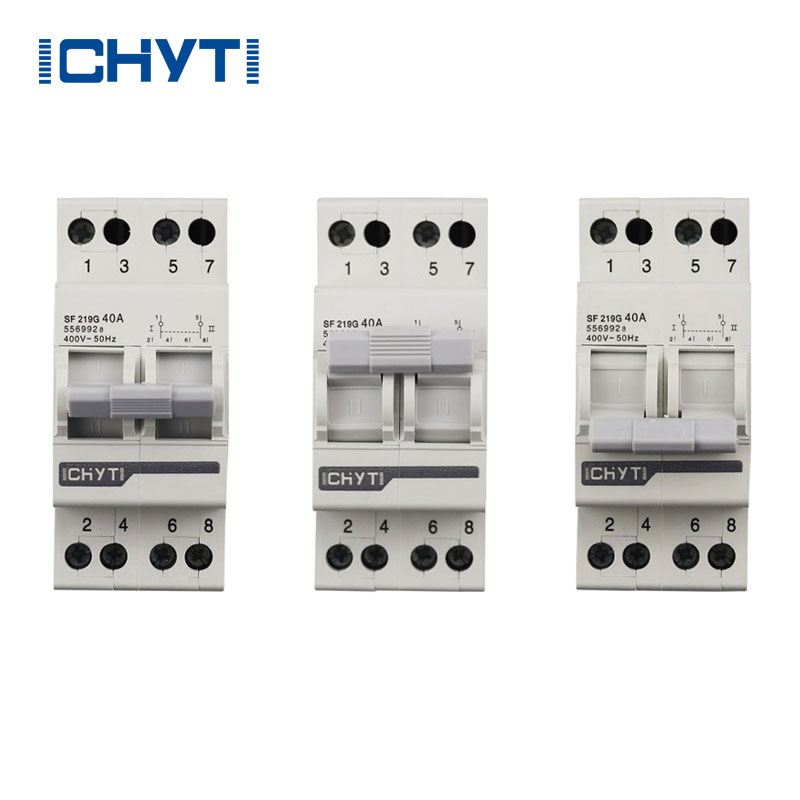

◉ Lorsque la poignée atteint la position I : 1 et 2 sont connectés, 5 et 6 sont connectés.

◉ Lorsque la poignée atteint la position II : 1 et 4 sont connectés, 5 et 8 sont connectés.

◉ Lorsque la poignée est en position médiane : les deux groupes sont déconnectés.

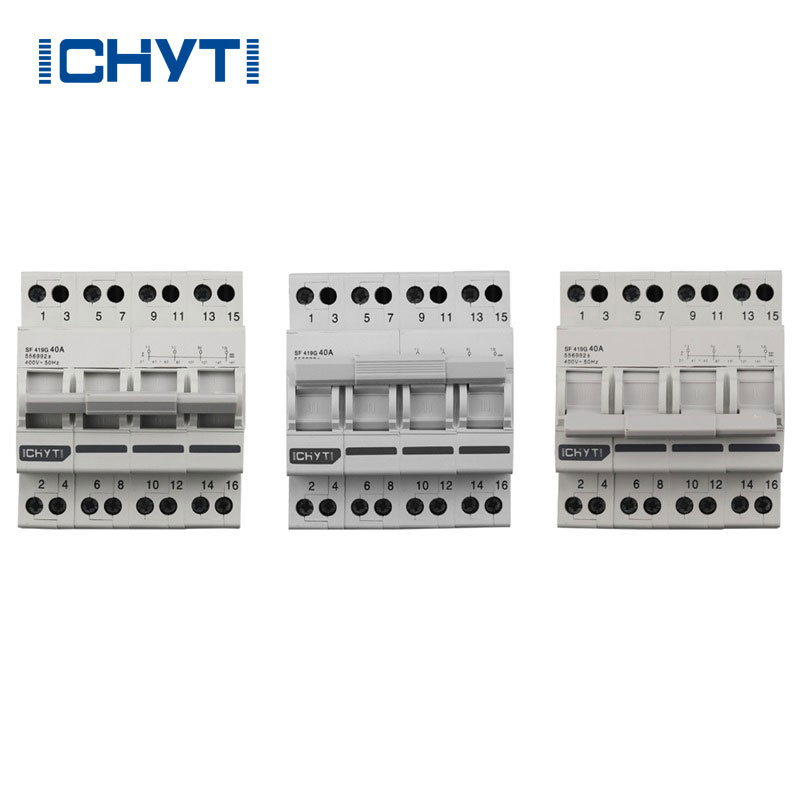

MTS 4P :

◉ Lorsque la poignée atteint la position I : 1 et 2 sont connectés, 5 et 6 sont connectés, 9 et 10 sont connectés, 13 et 14 sont connectés.

◉ Lorsque la poignée atteint la position II : 1 et 4 sont connectés, 5 et 8 sont connectés, 9 et 12 sont connectés, 13 et 16 sont connectés.

◉ Lorsque la poignée est en position médiane : les deux groupes sont déconnectés.

◉ La position des fils entrants et sortants peut être ajustée en fonction des besoins réels (les sorties supérieure et inférieure ne sont pas nécessairement nécessaires, lorsqu'elles sont utilisées pour une commutation à double alimentation, l'entrée inférieure et la sortie supérieure doivent être utilisées.)
