Méthodes de câblage des disjoncteurs CC 1P/2P/3P/4P dans les systèmes d'alimentation UPS

Dans la configuration des systèmes d'alimentation UPS, les disjoncteurs CC remplissent la double fonction d'isolation et de protection contre les surintensités pour les circuits de batterie. Différents types d'alimentations UPS correspondent à différentes tensions et courants nominaux de batterie, nécessitant ainsi l'adaptation de disjoncteurs CC avec différents nombres de pôles. Cet article détaillera les différentes méthodes de câblage des disjoncteurs CC 1P/2P/3P/4P appliquées dans les systèmes UPS.

1. Les disjoncteurs ont des paramètres standard, notamment la tension nominale et le courant nominal (pour les types 1P). Lorsque ces paramètres ne répondent pas aux exigences de tension et de courant de la batterie, la tension et le courant de fonctionnement peuvent être augmentés en ajoutant le nombre de pôles du disjoncteur et en adoptant des configurations de connexion série-parallèle. Plus précisément, la connexion en série augmente la tension tandis que la connexion en parallèle augmente le courant.Ici, nous prenons comme exemple une tension nominale de 250 V.

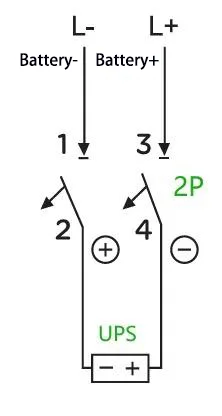

UN:Par exemple : pour un onduleur d'une capacité de 40 kVA et une chaîne de batteries nominale de 32 cellules (tension de charge d'égalisation : 14 V × 32 = 448 V ; il existe également des batteries avec une tension de charge d'entretien de seulement 13,6 V, utilisée ici à des fins d'illustration uniquement), le courant de fonctionnement maximum est calculé comme suit : 40 kVA × 1,0 ÷ 90 % ÷ 10 V ÷ 32 = 139 A. (en supposant un facteur de puissance de 1,0, un rendement de 90 % et une tension de coupure définie par l'onduleur de 10 V par cellule). Dans ce cas, un disjoncteur 2P 500 V 200 A suffit. La méthode de câblage est la suivante :

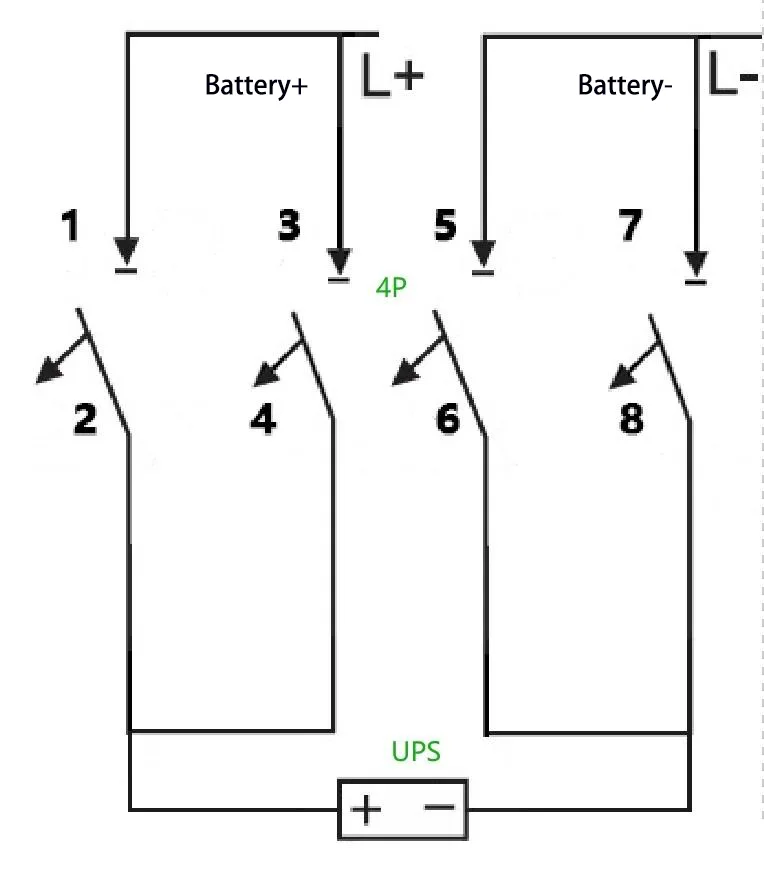

B :Et si on utilisait à la place un disjoncteur 2P 500 V 100 A ? Cette exigence peut être satisfaite avec un disjoncteur 4P, plus précisément en mettant en parallèle deux ensembles de disjoncteurs 2P pour améliorer la capacité de transport de courant. La méthode de câblage est la suivante :

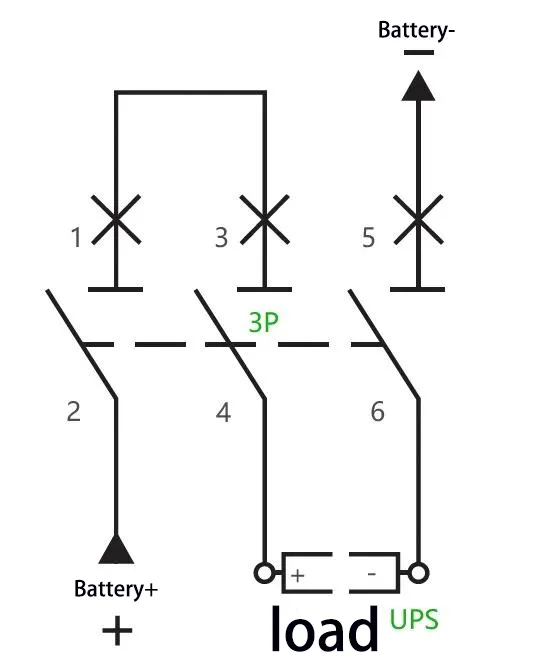

C :Par exemple : Pour un UPS d'une capacité de 40 kVA et une chaîne de batteries nominale de 40 cellules (tension de charge d'égalisation : 14 V × 40 = 560 V), le courant de fonctionnement maximum est calculé comme suit : 40 kVA × 1,0 ÷ 90 % ÷ 10 V ÷ 40 = 111 A. Un disjoncteur 3P 750 V 150 A peut être adopté, avec deux de ses pôles connectés en série. La méthode de câblage est la suivante :

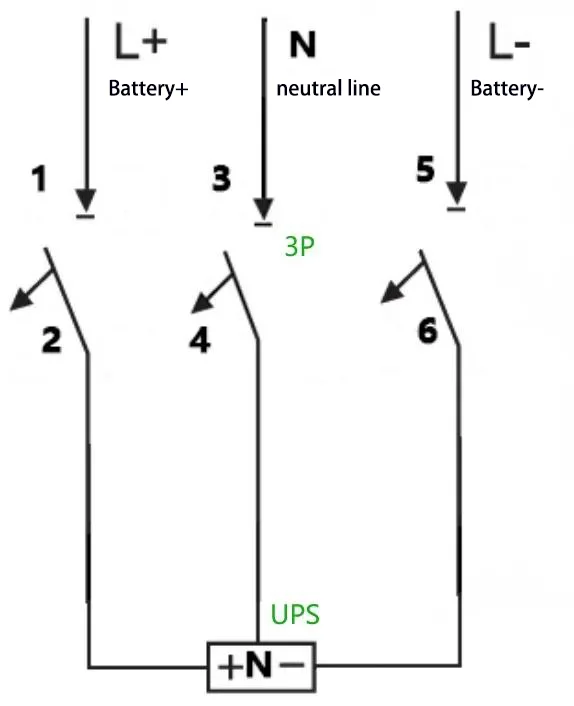

D:Par exemple : pour un onduleur d'une capacité de 40 kVA, une chaîne de batteries nominale de 32 cellules et une connexion par fil neutre (tension de charge d'égalisation : 14 V × 32 = 448 V, soit ±224 V), le courant de fonctionnement maximum est calculé comme suit : 40 kVA × 1,0 ÷ 90 % ÷ 10 V ÷ 32 = 139 A. A 3P 500 V Un disjoncteur de 200 A peut être adopté et la méthode de câblage est la suivante :

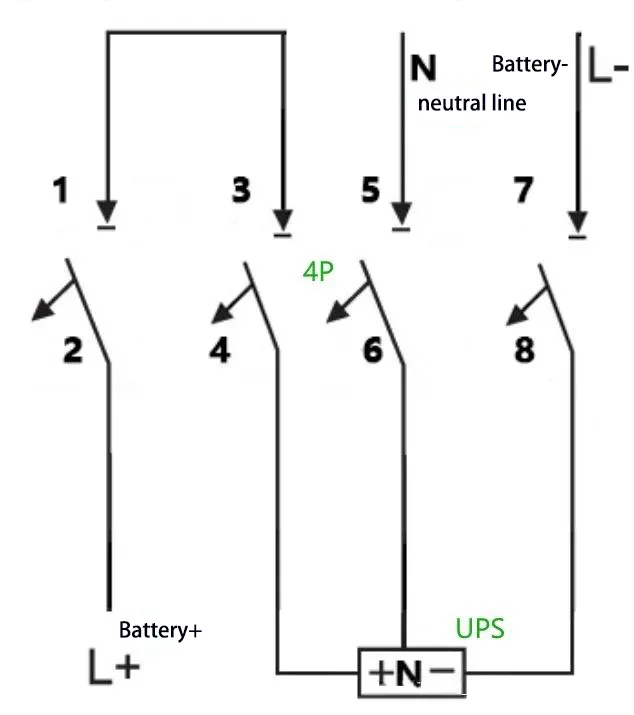

E :Par exemple : pour un onduleur d'une capacité de 40 kVA, une chaîne de batteries nominale de 40 cellules et une connexion par fil neutre (tension de charge d'égalisation : 14 V × 40 = 560 V, soit ±280 V), le courant de fonctionnement maximum est calculé comme suit : 40 kVA × 1,0 ÷ 90 % ÷ 10 V ÷ 40 = 111 A. A 4P 750 V Un disjoncteur de 150 A peut être adopté, avec deux de ses pôles connectés en série. La méthode de câblage est la suivante :
