Supposez-vous qu’un seul dispositif de protection contre les surtensions CA couvre l’ensemble de votre bâtiment ?

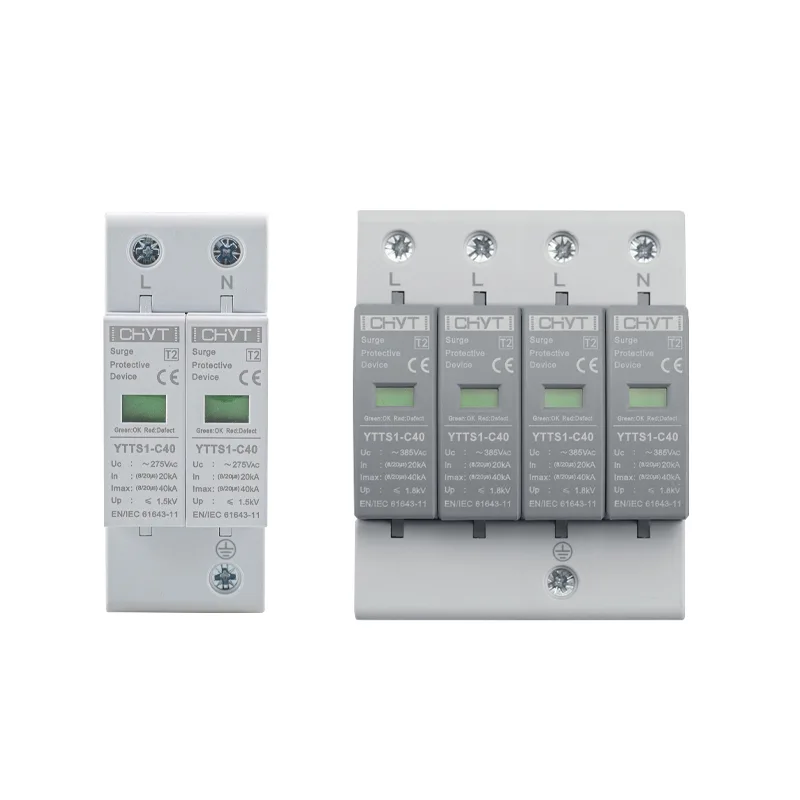

CHYTDispositif de protection contre les surtensions CALes applications montrent pourquoi un seul point de protection peut ne pas suffire pour un bâtiment à plusieurs niveaux.

Une surtension n’entre pas poliment dans un bâtiment par une porte prédéterminée. La foudre, les commutations de services publics, les démarrages et arrêts de moteurs ou les défauts sur le réseau électrique local peuvent introduire des surtensions transitoires à différents points d'une installation électrique. Une fois qu'une surtension pénètre dans un bâtiment, le câblage lui-même peut devenir une partie du problème, transportant le transitoire vers un équipement sensible.

Cela soulève une question pratique pour la planification du système électrique : un seul dispositif de protection contre les surtensions CA peut-il réellement protéger un bâtiment entier ?

Dans une petite installation avec des câbles courts et un équipement limité, un dispositif stratégiquement positionné peut fournir une protection utile. Cependant, dans un bâtiment plus grand, le fait de s'appuyer sur un seul point de protection peut laisser les circuits en aval exposés.

Pourquoi un seul point de protection peut ne pas suffire

La protection contre les surtensions fonctionne en détournant la tension transitoire excessive de l'équipement vers le système de mise à la terre. Plus le dispositif de protection est proche de l'équipement à protéger, plus il est facile de contrôler la tension qui atteint cet équipement.

Cela devient plus compliqué à mesure que le bâtiment s’agrandit.

Prenons l'exemple d'un immeuble commercial de trois étages. Le tableau de distribution principal peut être situé au rez-de-chaussée, tandis que les ordinateurs, les contrôleurs CVC, les systèmes d'éclairage, les équipements de communication et autres charges électroniques sont répartis sur plusieurs étages. Un dispositif de protection contre les surtensions installé uniquement sur le panneau d'arrivée principal ne peut pas éliminer automatiquement tous les transitoires sur l'ensemble du réseau électrique.

La longueur du câble est importante car une tension peut toujours se développer le long des conducteurs lors d'un transitoire rapide. Un dispositif performant à l’entrée de service peut donc nécessiter le soutien de points de protection supplémentaires plus en aval.

C’est l’une des raisons pour lesquelles la protection contre les surtensions est mieux comprise comme un système plutôt que comme un composant unique.

Où les surtensions transitoires peuvent se propager

Toutes les poussées n’ont pas la même origine ou le même chemin. Un éclair direct n’est qu’une possibilité. La commutation électrique quotidienne peut également créer des conditions transitoires.

Les sources courantes incluent :

Un transitoire peut se déplacer du système de distribution principal vers les circuits de dérivation. Si un équipement sensible est situé à une certaine distance du point de protection primaire, une protection supplémentaire peut être appropriée.

La vue simplifiée suivante permet d'expliquer la différence :

La disposition exacte dépend de la conception électrique, du système de mise à la terre, de la sensibilité de l'équipement et des exigences d'installation applicables.

La distance entre les panneaux compte

L’un des détails les plus faciles à négliger est la distance physique entre les dispositifs de protection et les charges.

Imaginez un grand bâtiment avec le panneau électrique principal dans une section et une armoire de commande d'automatisation dans une autre. Même si les deux sont connectés au même système électrique, ils ne sont pas électriquement identiques lors d’un transitoire très rapide.

Les conducteurs plus longs introduisent une impédance. Lors d'un événement de surtension, cela peut contribuer à une différence de tension entre le point où la protection est installée et le point où l'équipement est connecté.

Cela ne signifie pas que chaque prise nécessite son propre dispositif de protection. La stratégie de protection doit plutôt suivre la structure du système de distribution électrique.

Pour les équipes d’approvisionnement et d’ingénierie, il s’agit d’une distinction importante. La question ne devrait pas simplement être : « Combien de dispositifs de protection contre les surtensions sont nécessaires ? » Une meilleure question serait : « Où se trouvent les points auxquels l’énergie transitoire peut entrer, se déplacer et atteindre les charges sensibles ? »

La coordination est plus importante que le simple ajout de périphériques

L'installation de plusieurs dispositifs de protection contre les surtensions ne crée pas automatiquement un meilleur système.

Les appareils installés à différents niveaux de distribution doivent fonctionner ensemble. Leurs caractéristiques, leur capacité de décharge, leur niveau de protection contre la tension et leur disposition d'installation doivent être considérés comme faisant partie du système électrique complet.

Une mauvaise coordination peut réduire l’efficacité de l’accord global. À l’inverse, des étages de protection judicieusement positionnés peuvent répartir la tâche entre le point de distribution principal et les circuits en aval.

Une approche courante consiste à établir différents niveaux de protection :

Protection primaire

Le service électrique entrant est le premier point majeur à considérer. La protection traite ici une énergie transitoire importante provenant du réseau électrique externe.

Protection de distribution secondaire

Lorsqu'un bâtiment dispose de panneaux de distribution séparés, une protection supplémentaire peut être envisagée. Ceci est particulièrement pertinent lorsque les câbles sont relativement longs ou lorsque les circuits en aval contiennent des équipements électriques sensibles.

Protection des équipements locaux

Les systèmes très sensibles peuvent nécessiter une protection plus proche de l’équipement lui-même. Les exemples peuvent inclure les systèmes de contrôle électronique, les équipements de communication, les dispositifs de surveillance et autres équipements pouvant être affectés par une surtension transitoire.

Le but n’est pas de placer une protection partout. C'est d'empêcher une surtension de trouver un chemin non protégé vers un équipement qui compte.

Que faut-il vérifier avant de sélectionner unDispositif de protection contre les surtensions CA?

Le bâtiment lui-même fournit de nombreux indices nécessaires à la planification de la protection.

Un examen utile devrait inclure la configuration du système électrique, la tension nominale, la disposition de mise à la terre, l'environnement de surtension attendu, la structure de distribution et les types de charges connectées.

Il convient également de déterminer si les circuits s'étendent à l'extérieur ou se connectent à des équipements situés dans des zones exposées. De telles connexions peuvent modifier considérablement le profil de risque.

Les questions clés comprennent :

Ces contrôles sont généralement plus utiles que le choix d'un appareil basé uniquement sur la tension nominale ou l'apparence physique.

Qu’en est-il des bâtiments équipés de systèmes d’énergie solaire ?

La situation devient plus intéressante lorsque des équipements photovoltaïques sont connectés au bâtiment.

Les installations solaires peuvent introduire des chemins électriques supplémentaires entre les équipements extérieurs et les systèmes de distribution intérieurs. Les générateurs photovoltaïques, les onduleurs, le câblage CC et les circuits de sortie CA peuvent tous faire partie de la discussion globale sur la protection.

Ceci est particulièrement important pour les bâtiments dotés d'installations solaires sur le toit, car l'équipement photovoltaïque est physiquement plus proche de l'exposition extérieure tandis que l'énergie générée est finalement connectée à l'infrastructure électrique du bâtiment.

La protection contre les surtensions côté CA doit donc être envisagée conjointement avec le dispositif plus large de protection photovoltaïque. Les disjoncteurs CC, les sectionneurs CC, les dispositifs de protection contre les surtensions CC et autres composants de protection photovoltaïque s'adressent à différentes parties du système et ne doivent pas être traités comme interchangeables.

Pour un bâtiment équipé d’énergie solaire, examiner uniquement le panneau principal AC peut fournir une image incomplète.

L’hypothèse « un appareil pour tout »

L’attrait d’un seul appareil est compréhensible. Cela semble plus simple, prend moins de place et peut réduire le nombre de composants à coordonner.

Mais la simplicité électrique sur le papier n’est pas toujours synonyme d’une protection adéquate sur le terrain.

Un bâtiment compact avec un chemin de distribution court et simple peut avoir des exigences très différentes de celles d'une usine, d'un complexe de bureaux, d'un entrepôt ou d'une installation à plusieurs étages avec plusieurs tableaux de distribution.

La bonne question n’est donc pas de savoir si un seul appareil peut protéger un bâtiment dans des conditions idéales. La question la plus utile est de savoir si l’installation offre une protection suffisante aux endroits où une énergie transitoire peut raisonnablement apparaître.

Ce changement de perspective peut empêcher qu’un plan de protection par ailleurs raisonnable ne devienne trop dépendant d’un seul point de protection.

L’installation compte toujours

Même un composant de protection contre les surtensions correctement sélectionné peut fonctionner mal si l'installation n'est pas effectuée correctement.

Les conducteurs de connexion doivent être suffisamment courts et disposés conformément aux exigences d'installation applicables. La mise à la terre et la liaison sont tout aussi importantes car le courant de surtension nécessite un chemin contrôlé loin de l'équipement protégé.

L'appareil doit également être installé dans un emplacement approprié à sa fonction électrique et coordonné avec une protection contre les surintensités en amont si nécessaire.

Ces détails sont faciles à négliger lors de la sélection des composants car ils n'apparaissent pas sur l'étiquette du produit. Pourtant, ils peuvent avoir un effet direct sur les performances de protection dans le monde réel.

Pour cette raison, les spécifications doivent être revues en même temps que la conception électrique plutôt que de traiter le dispositif de protection contre les surtensions comme un accessoire isolé.

Un moyen pratique de revoir la protection des bâtiments

Pour les équipes d’approvisionnement et les planificateurs électriques, un simple examen en trois étapes peut rendre le processus plus clair.

Tout d’abord, cartographiez la répartition de l’énergie. Identifiez l’alimentation entrante, les panneaux principaux, les sous-panneaux et les équipements majeurs.

Deuxièmement, identifiez les points d’exposition. Recherchez les connexions extérieures, les longs câbles, l'exposition à la foudre et les équipements avec une tolérance limitée aux tensions transitoires.

Troisièmement, évaluez la coordination de la protection. Déterminez si la protection au niveau de l'entrée de service est suffisante ou si des étapes supplémentaires sont nécessaires en aval.

Cette approche facilite également la comparaison de différentes spécifications sans se concentrer uniquement sur le prix ou sur un seul paramètre électrique.

Conclusion finale

Un bâtiment ne dispose pas nécessairement d’un seul « point d’entrée de surtension ». Les surtensions transitoires peuvent se propager dans différentes parties d'une installation électrique et l'efficacité de la protection dépend de l'emplacement, du câblage, de la mise à la terre, de la sensibilité de l'équipement et de la coordination.

Pour un système électrique petit et simple, un dispositif de protection installé stratégiquement peut suffire. Les installations plus grandes ou plus complexes nécessitent souvent une approche à plusieurs niveaux dans laquelle la protection est positionnée en fonction de la structure et du risque du réseau électrique.

Lors de l'examen d'unDispositif de protection contre les surtensions CA, la question la plus importante n’est donc pas simplement la puissance de l’appareil, mais aussi l’endroit où il est installé et quelle partie du système électrique il est censé protéger. Pour les installations photovoltaïques, cette évaluation doit également inclure la relation entre la protection AC et DC.
