Connecteurs de câble de panneau solaire

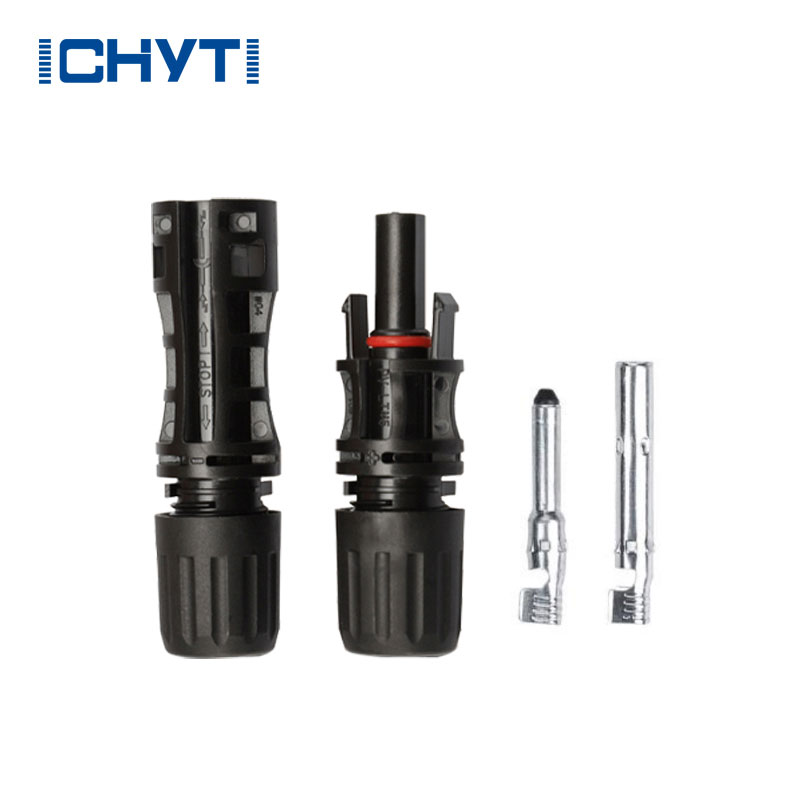

Fournisseurs chinois Les connecteurs de câbles pour panneaux solaires ICHYTI fabriqués en Chine se sont entièrement adaptés aux besoins des clients en matière de systèmes photovoltaïques 1500V. Les connecteurs de câble de panneau solaire sont divisés en deux parties : l'extrémité de ligne et l'extrémité de carte, et ce que nous appelons habituellement les connecteurs de câble de panneau solaire fait référence aux connecteurs d'extrémité de ligne. Il se compose de deux parties : des parties métalliques et des parties isolantes. MC signifie Multi Contact, tandis que 4 représente la taille du diamètre du noyau métallique.

Connecteurs de câble de panneau solaire ICHYTI Paramètre (Spécification)



Connecteurs de câble de panneau solaire ICHYTI Exigence de performance

◉ Les connecteurs photovoltaïques doivent avoir une bonne conductivité et la résistance de contact ne doit pas dépasser 0,35 milliohms.
◉ Il est nécessaire d'avoir des performances de sécurité suffisantes pour garantir les performances de sécurité des composants des cellules solaires. L'environnement et le climat dans lesquels l'équipement d'énergie solaire est utilisé peuvent parfois être extrêmement difficiles, il doit donc être étanche, résistant aux hautes températures, anti-corrosion, haute isolation et autres performances, et le niveau de protection doit atteindre IP68.
◉ La structure du connecteur solaire doit être solide et fiable, et les connecteurs mâle et femelle correctement insérés doivent avoir une force de connexion d'au moins 80N. Pour une connexion de 4 mm² Le connecteur MC4 du câble ne doit pas dépasser la température limite supérieure de 105 degrés Celsius lors du transport d'un courant de 39 A. Le connecteur MC4/H4 est un connecteur monoconducteur avec des connecteurs mâles et femelles, qui présente de nombreux avantages tels qu'une bonne étanchéité, une insertion pratique et une maintenance et une réparation faciles.

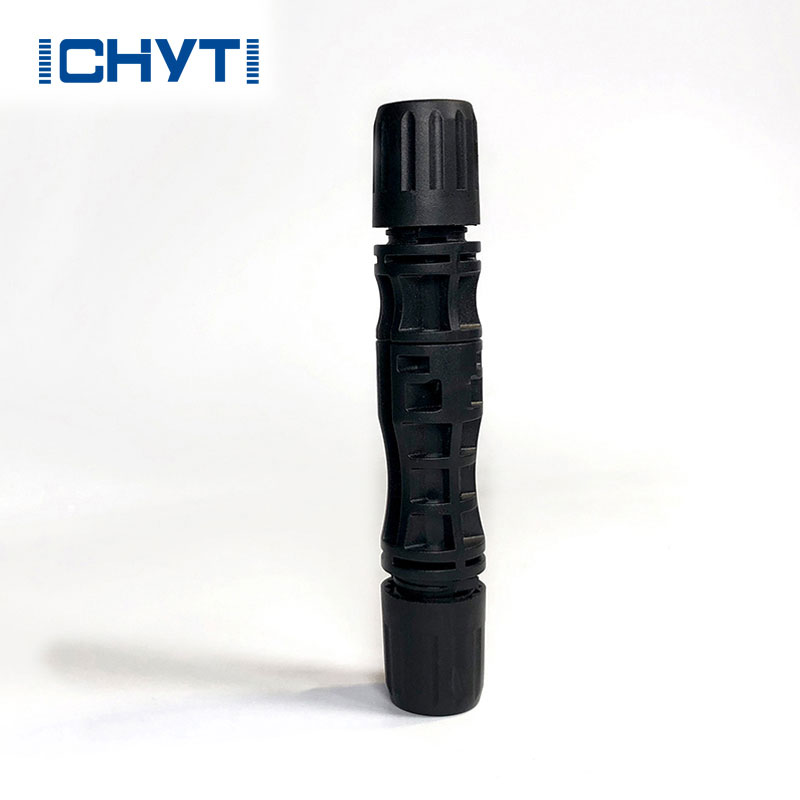

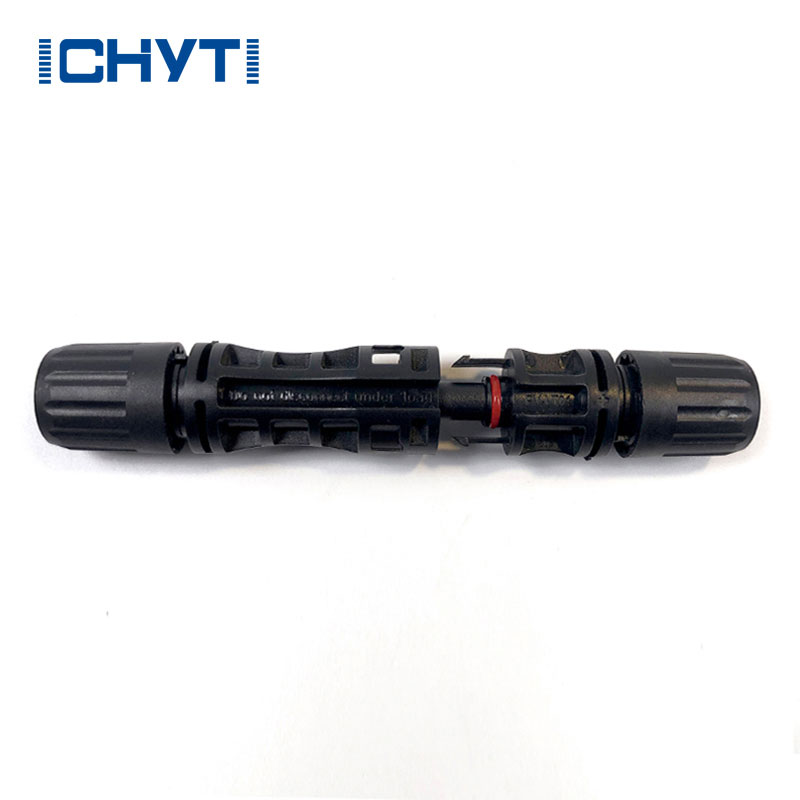

Connecteurs de câbles pour panneaux solaires ICHYTI Détails

Connecteurs câbles panneaux solaires ICHYTI Dimensions et câblage



Connecteurs des câbles des panneaux solaires ICHYTI Précautions d'installation

Lors de la sélection d'une fiche, il convient de prêter attention à la qualité du produit, notamment au respect de la taille du conducteur métallique interne, de l'épaisseur du matériau, de l'élasticité et du revêtement qui permettent de transporter des courants importants et d'avoir un bon contact. Le plastique de la coque du bouchon doit assurer une surface lisse sans fissures et l'interface doit être bien scellée. Lors de l'installation des connecteurs de composants, il est nécessaire d'éviter l'exposition au soleil et à la pluie, afin d'éviter le vieillissement des connecteurs, la corrosion des connecteurs et des câbles internes, l'augmentation de la résistance de contact et même l'inflammation, entraînant une diminution de l'efficacité du système ou un incendie. les accidents.

Le processus d'installation et de sertissage des connecteurs photovoltaïques est de la plus haute importance et des outils de sertissage professionnels doivent être utilisés. Avant la construction de centrales photovoltaïques, le personnel d'installation technique concerné doit recevoir une formation sur les opérations de sertissage.
