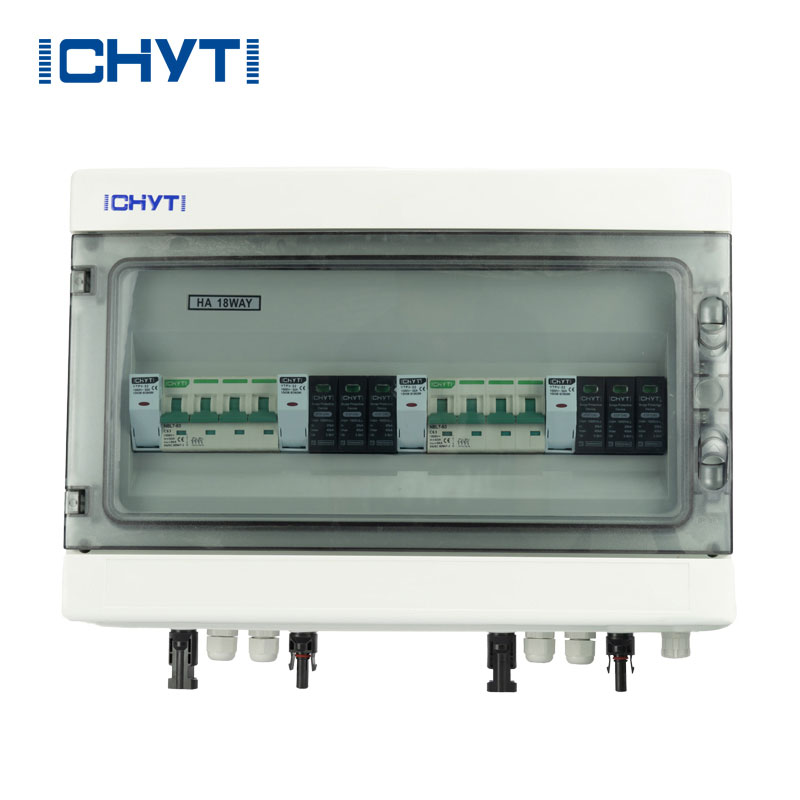

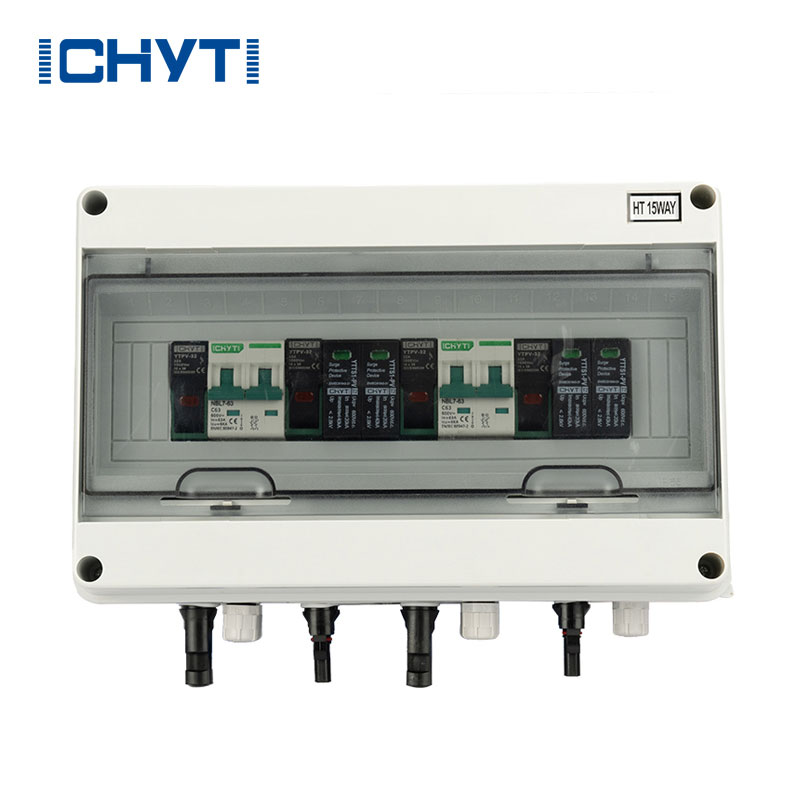

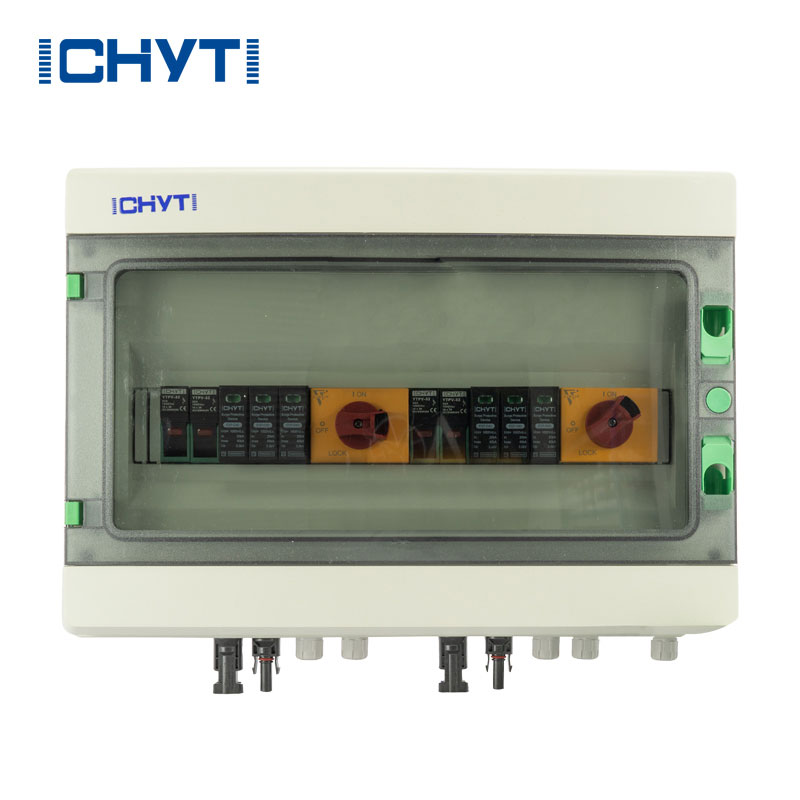

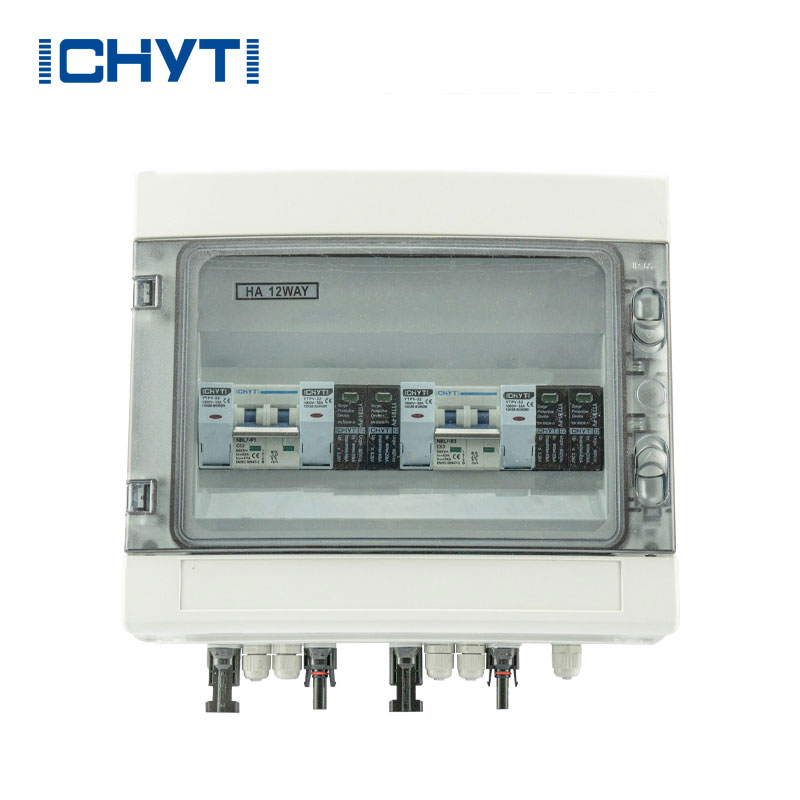

Boîte de combinaison de panneaux solaires
  • Boîte de combinaison de panneaux solairesBoîte de combinaison de panneaux solaires
  • Boîte de combinaison de panneaux solairesBoîte de combinaison de panneaux solaires
  • Boîte de combinaison de panneaux solairesBoîte de combinaison de panneaux solaires
  • Boîte de combinaison de panneaux solairesBoîte de combinaison de panneaux solaires

Boîte de combinaison de panneaux solaires

ICHYTI En tant que fabricant professionnel, nous nous engageons à fournir à nos clients un boîtier de combinaison de panneaux solaires de haute qualité. De plus, notre priorité absolue est de fournir un excellent service après-vente et d'assurer une livraison rapide de votre commande. Nous nous efforçons de dépasser vos attentes de toutes les manières possibles. ICHYTI développe de nouveaux produits et améliore les produits existants conformément aux dernières exigences du marché et aux normes internationales avec de nouvelles sciences et technologies adoptées en permanence.

envoyer une demande    Téléchargement PDF

Description du produit

Le boîtier de combinaison de panneaux solaires à bas prix ICHYTI de China Factory convient aux systèmes photovoltaïques avec une tension continue de 600V et un courant inférieur à 20A. Sa fonction est de connecter des modules photovoltaïques et de former un système complet de production d'énergie photovoltaïque et éolienne via des contrôleurs et des onduleurs, réalisant une application dans les systèmes de stockage d'énergie hors réseau et les fonctions de maintenance. Le boîtier de combinaison de panneaux solaires peut être utilisé avec des interrupteurs d'isolation CC, des fusibles, des parasurtenseurs, des connecteurs MC4, des connecteurs étanches M25 et des connecteurs de câbles photovoltaïques.



Paramètre de boîtier de combinaison de panneaux solaires ICHYTI (spécification)

Boîte de combinaison solaire PV DC1 en 1 sortie

Tension nominale du système photovoltaïque

CC 600V et 1000V

Ampli d'entrée maximum pour chaque chaîne

15A

Chaînes d'entrée

1

Nombre de chaînes de sortie

1

Degré d'étanchéité ip65/Protection contre l'éclairage

Catégorie d'essai

Protection de niveau II

Ampère nominal de décharge

20KA

Ampère de décharge maximum

40KA

Niveau de protection de tension

3.2KV

Tension de fonctionnement SPD Max

CC 600V et 1000V

Poteaux

2P

Caractéristique structurelle

Module de poussée de prise





Système

Degré de protection

IP65

Commutateur de sortie

Disjoncteur DC et interrupteur d'isolement DC

Connecteur solaire

Standard

Matériau de la boîte

PVC

Méthode d'installation

Type de montage mural

Température de fonctionnement

-25â-+60â

Pose : intérieur/extérieur

Oui





Paramètre mécanique

Largeur*Haut*Profondeur(mm)

200*155*95 â  215*210*100 â  212*207*118



Boîte de combinaison de panneaux solaires ICHYTI

 Il a des performances de résistance au feu

 Léger, facile à manipuler et à installer

 Lissage de surface élevé, utilisant des processus de lavage à l'acide et de phosphatation pour former 80-120μm sur la surface Couche protectrice

 Il a des performances étanches, anti-poussière, anti-corrosion et anti-UV de niveau IP65

 Installation facile et câblage pratique du système

 Équipé de dispositifs de protection contre la foudre haute tension dédiés aux modules photovoltaïques pour assurer la sécurité.



Boîtier de combinaison de panneaux solaires ICHYTI Détails



Boîtier de combinaison de panneaux solaires ICHYTI Dimensions et câblage



FAQ sur le boîtier de combinaison de panneaux solaires ICHYTI

Q : Une boîte de combinaison solaire est-elle nécessaire ?

R : En termes de systèmes de batterie, un réseau de combinateurs n'est généralement pas nécessaire pour les systèmes avec seulement un ou deux panneaux. De même, les systèmes avec trois à quatre panneaux peuvent ne pas nécessiter de combineur. Cependant, pour les systèmes avec plus de quatre panneaux ou chaînes de panneaux, il est fortement recommandé d'incorporer un boîtier de combinaison.


Q : Une boîte de combinaison est-elle identique à une boîte de jonction ?

R : La boîte de combinaison solaire CHYT est essentiellement une boîte de jonction qui sert à connecter étroitement et à loger plusieurs fils et câbles via divers ports d'entrée. Sa fonction principale est de combiner plusieurs chaînes de modules photovoltaïques (PV) et de les intégrer dans un seul bus standard.


Q : Qu'est-ce que le DC MCB ?

A: CHYT NBL7-63 Series DC MCB a été conçu pour les applications de circuit de commande à courant continu (DC), utilisé pour la protection contre les surintensités dans les appareils ou les équipements électriques. Il fournit des produits d'optimisation pour les applications de systèmes CC telles que le PV.
