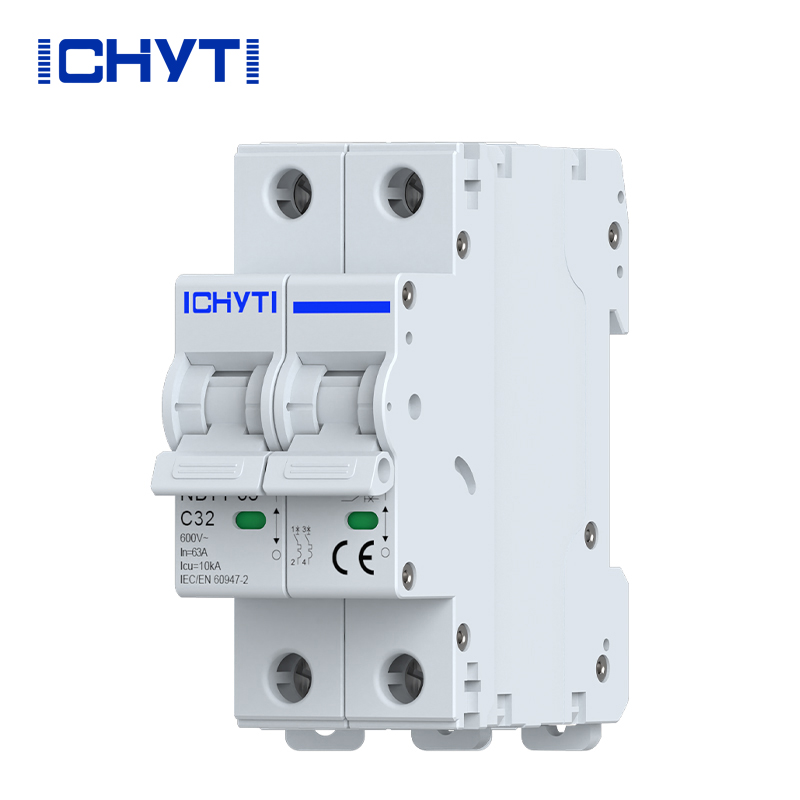

Disjoncteurs CC pour panneaux solaires

ICHYTI est un fabricant et fournisseur de disjoncteurs CC à grande échelle pour panneaux solaires en Chine. Nous sommes spécialisés dans les composants électriques solaires depuis de nombreuses années. Nos produits ont un bon avantage de prix et couvrent la plupart des marchés européens. Nous sommes impatients de devenir votre partenaire à long terme en Chine.

envoyer une demande Téléchargement PDF

Description du produit

Le fabricant chinois ICHYTI disjoncteurs CC pour panneaux solaires se compose de composants tels que le boîtier, le mécanisme de commande, la protection contre les surcharges thermiques, le déclenchement électromagnétique, le système de contact et le système d'arc. Sa structure de conception unique peut fournir des fonctions de protection contre les surcharges et les courts-circuits. De plus, l'ajout d'un puissant système d'arc à aimant permanent améliore encore la capacité de court-circuit du produit, atteignant un niveau de 6KA.

Disjoncteurs cc ICHYTI pour panneaux solaires Paramètre (Spécification)

modèle du produit		NBL7-63
Pôle		1P	2P	4P
Courant de trame		63A
Courant nominal	Dans	6, 10, 16, 20, 25, 32, 40, 5		0, 63 A
Tension de fonctionnement nominale	Ue(DC)	300V	500/600/1000V	1000V
Tension d'isolation nominale	interface utilisateur	1200V
Tension nominale de tenue aux impulsions	Uimp	6kV
Capacité de rupture	leu	6KA
Caractéristique de déclenchement		C
Type de déclenchement		Thermique Magnétique
Durée de vie électrique	Réel	500 cycles (cadre 63A)
	Standard	300 cycles
Durée de vie mécanique	Réel	10000 cycles (cadre 63A)
	Standard	9700 cycles
Catégorie de surtension		III
Degré de pollution		3
Protection contre la pénétration		Port de câblage IP40 IP20
Résistance à l'humidité et à la chaleur		Classe 2
Capacité des terminaux		2,5 x 35 mm2
Couple de serrage des bornes		2.0â3.5Nm
Température ambiante		-30â~+70°C
Température de stockage		-40â~+85â
Méthode d'installation		VACARME
Standard		CEI60947-2

Disjoncteurs cc ICHYTI pour panneaux solaires

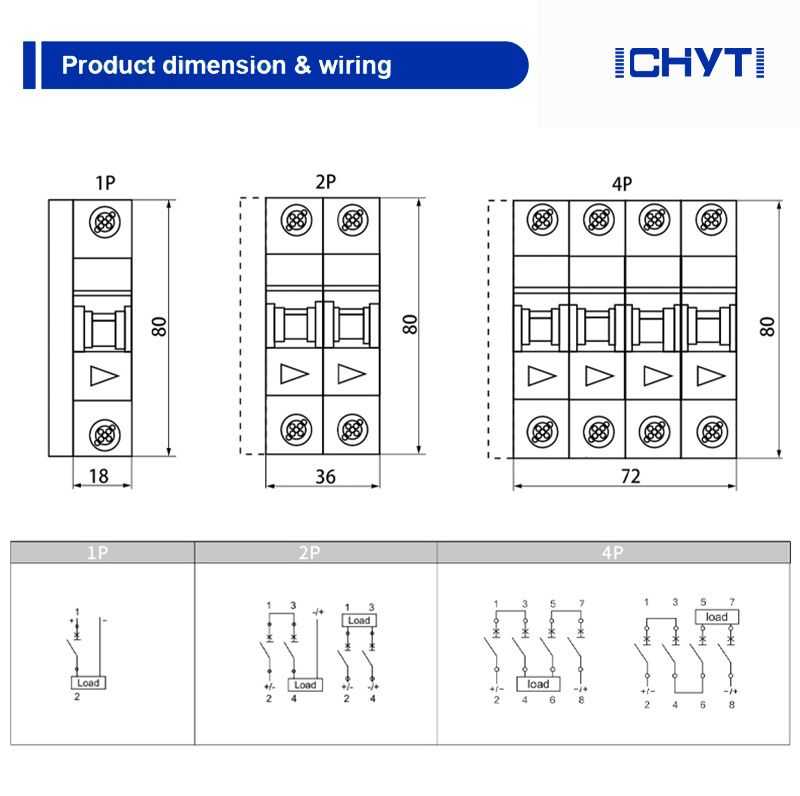

◉ Lors du câblage, il est nécessaire de faire attention aux pôles positifs et négatifs de l'alimentation. L'alimentation doit entrer par le haut et sortir par le bas, en raison des caractéristiques de conception de l'entrée d'alimentation ;

◉ Installation facile, qui peut économiser des câbles ;

◉ Il peut être utilisé pour protéger les charges résistives et inductives avec un faible courant d'appel, avec une efficacité de protection de 5 à 10 In ;

◉ Convient aux familles, aux bureaux, à la construction et aux domaines industriels.

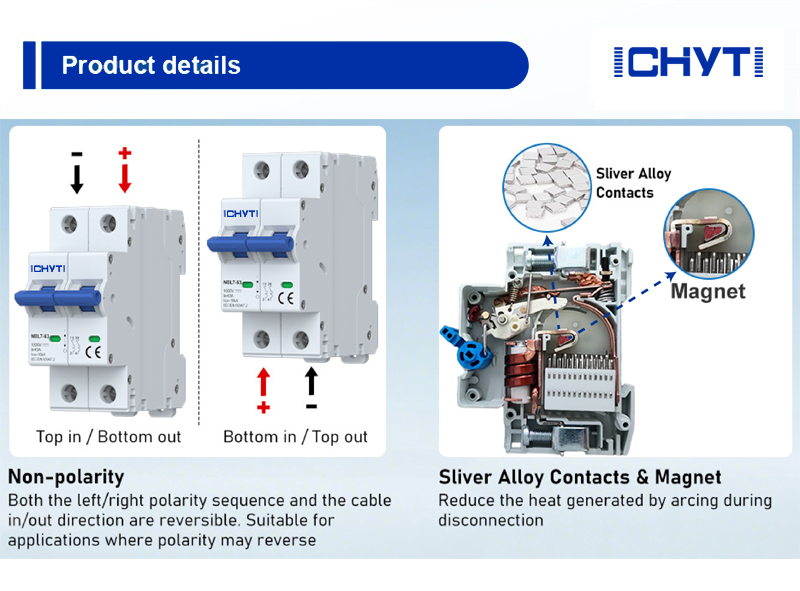

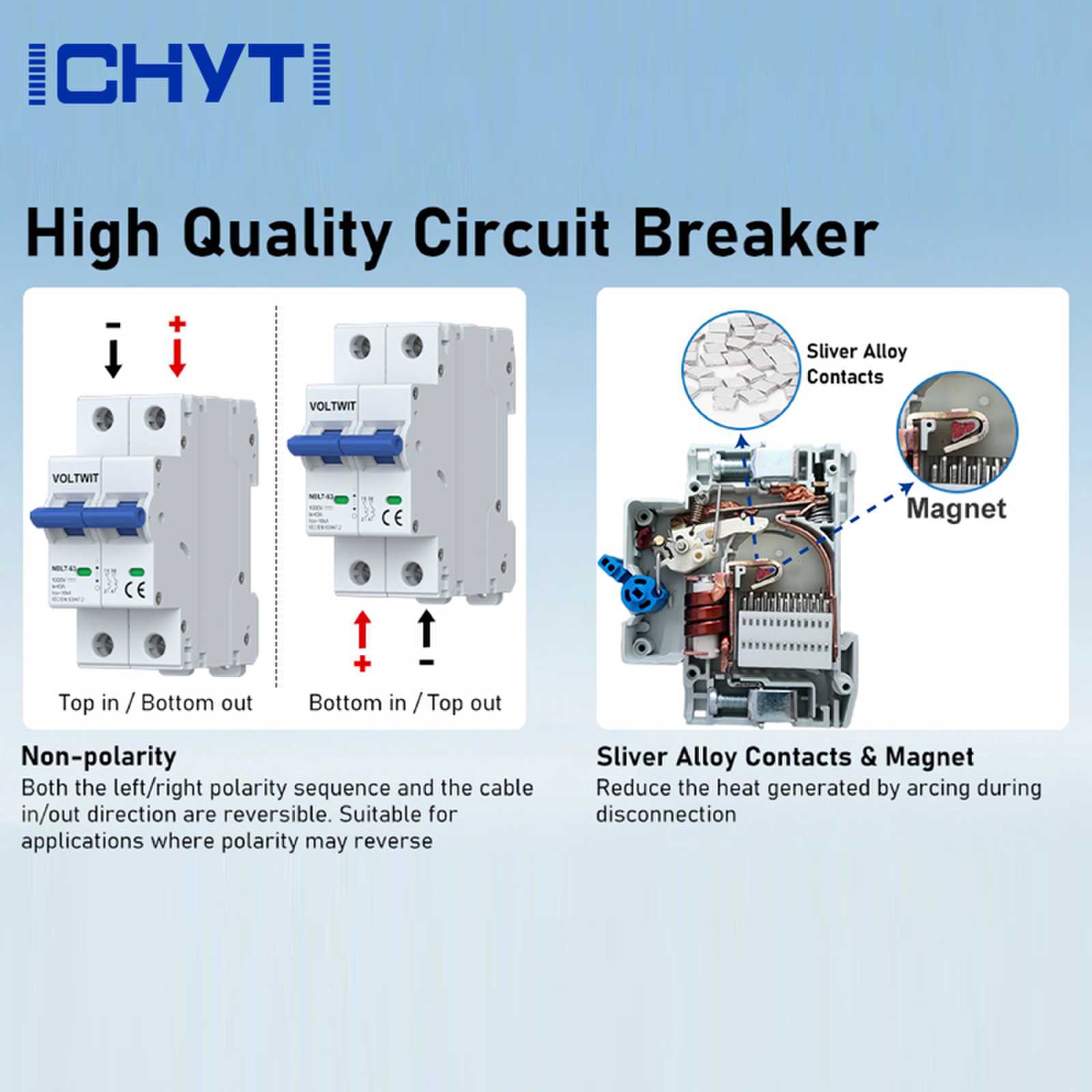

Disjoncteurs cc ICHYTI pour panneaux solaires Détails

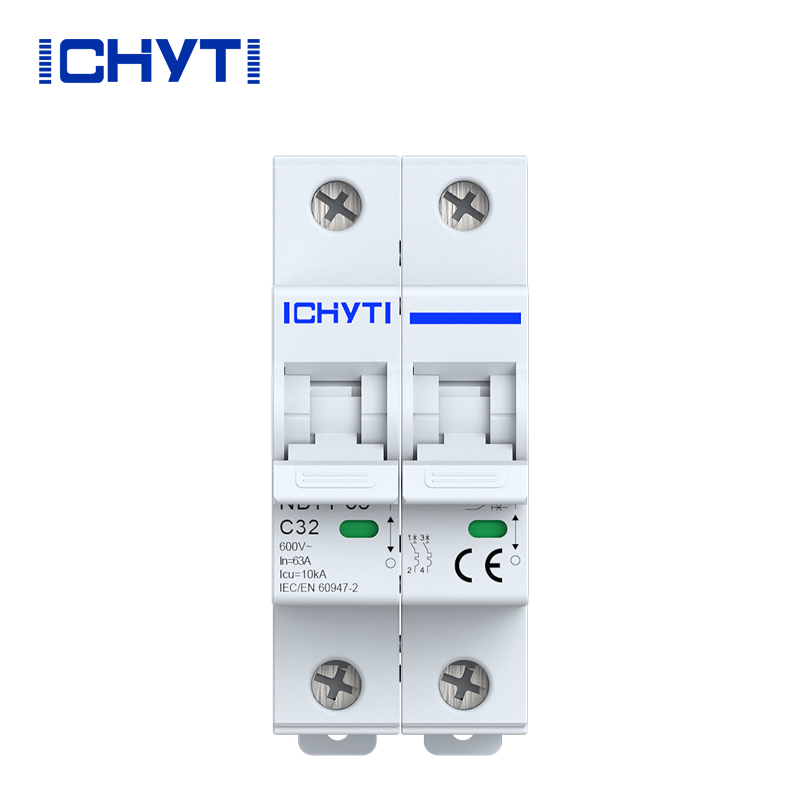

◉ Indication visuelle rouge et verte : état du commutateur, clair en un coup d'œil.

◉ Poignée double épaissie : en même temps, elle peut augmenter la plénitude et le confort de fonctionnement.

◉ Matériau ignifuge PC : coque ignifuge PC, avec une résistance élevée aux températures, aucune déformation, belle apparence lisse, pas facile à porter, bonne performance anti-vieillissement.

◉ Conception de refroidissement supérieure : dissipation thermique efficace, réduit les défauts causés par la surchauffe du disjoncteur.
