Disjoncteur CC PV

ICHYTI Le plus récent disjoncteur pv cc fabriqué en Chine n'a pas la capacité de changer de vitesse avec charge, tandis que les disjoncteurs cc conviennent aux situations où les exigences de tension ne sont pas élevées et où des ajustements fréquents ne sont pas nécessaires, tels que les circuits d'éclairage et les appareils électroménagers.

envoyer une demande Téléchargement PDF

Description du produit

Ce disjoncteur pv dc Chine ICHYTI en stock convient à la protection contre les surcharges et les courts-circuits sur les systèmes à courant continu, et convient aux équipements à courant continu et aux équipements électriques avec des courants nominaux inférieurs à 63A et des tensions nominales de 300V, 600V et 1000V. Ce produit est largement utilisé dans divers domaines tels que l'énergie, la poste, le transport, l'exploitation minière et les entreprises, et répond aux normes IEC60898-1 et GB140482. Comparé à des produits similaires, ce produit a le niveau de tension nominal le plus élevé.

Disjoncteur ICHYTI pv dc Paramètre (Spécification)

modèle du produit		NBL7-63
Pôle		1P	2P	4P
Courant de trame		63A
Courant nominal	Dans	6, 10, 16, 20, 25, 32, 40, 50z63A
Tension de fonctionnement nominale	Ue(DC)	300V	500/600/1000V	1000V
Tension d'isolation nominale	interface utilisateur	1200V
Tension nominale de tenue aux impulsions	Uimp	6kV
Capacité de rupture	leu	6 KA
Caractéristique de déclenchement		C
Type de déclenchement		Thermique Magnétique
Durée de vie électrique	Réel	500 cycles (cadre 63A)
	Standard	300 cycles
Durée de vie mécanique	Réel	10000 cycles (cadre 63A)
	Standard	9700 cycles
Catégorie de surtension		III
Degré de pollution		3
Protection contre la pénétration		Port de câblage IP40 IP20
Résistance à l'humidité et à la chaleur		Classe 2
Capacité des terminaux		2,5 x 35 mm2
Couple de serrage des bornes		2.0â 3.5Nm
Température ambiante		-30âã+70â
Température de stockage		-40âã+85â
Méthode d'installation		VACARME
Standard		CEI60947-2

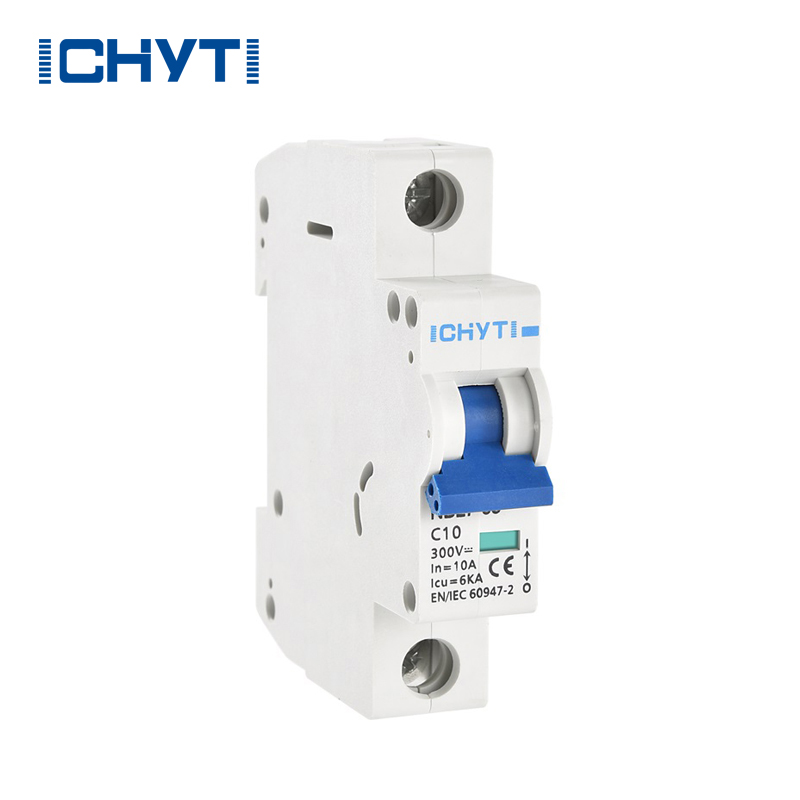

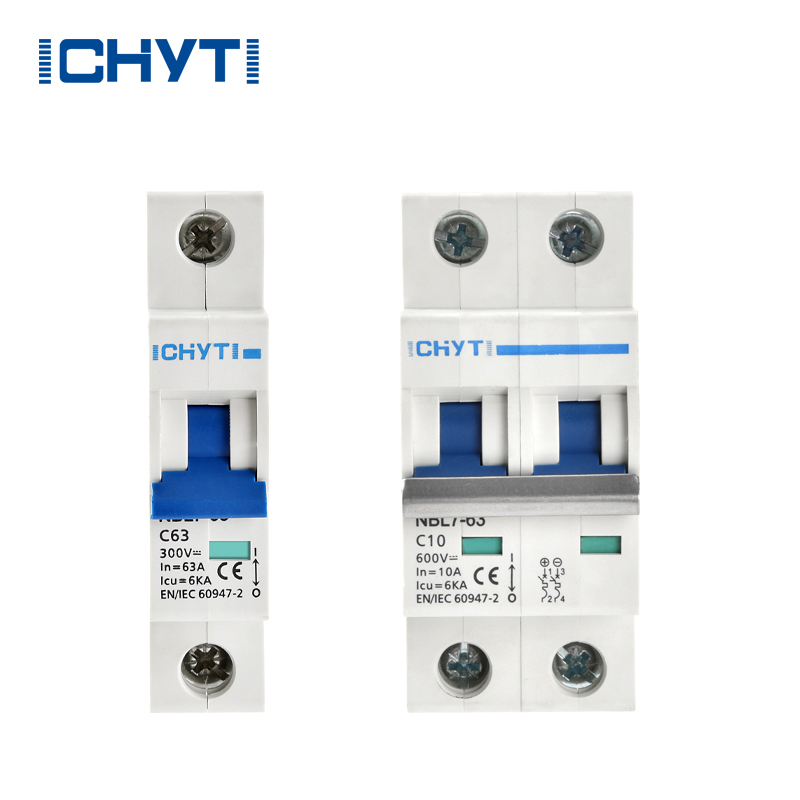

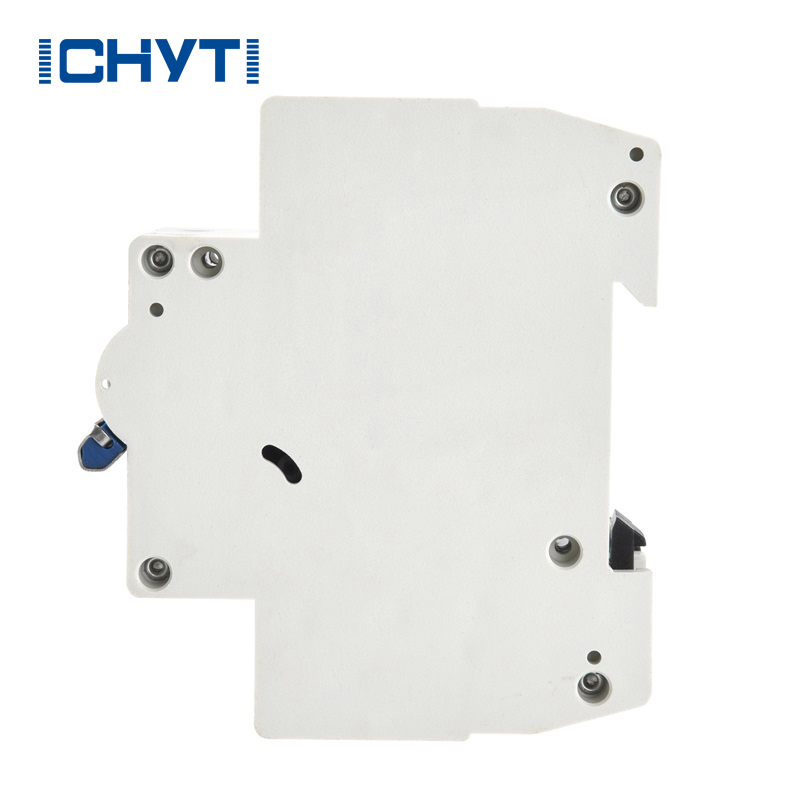

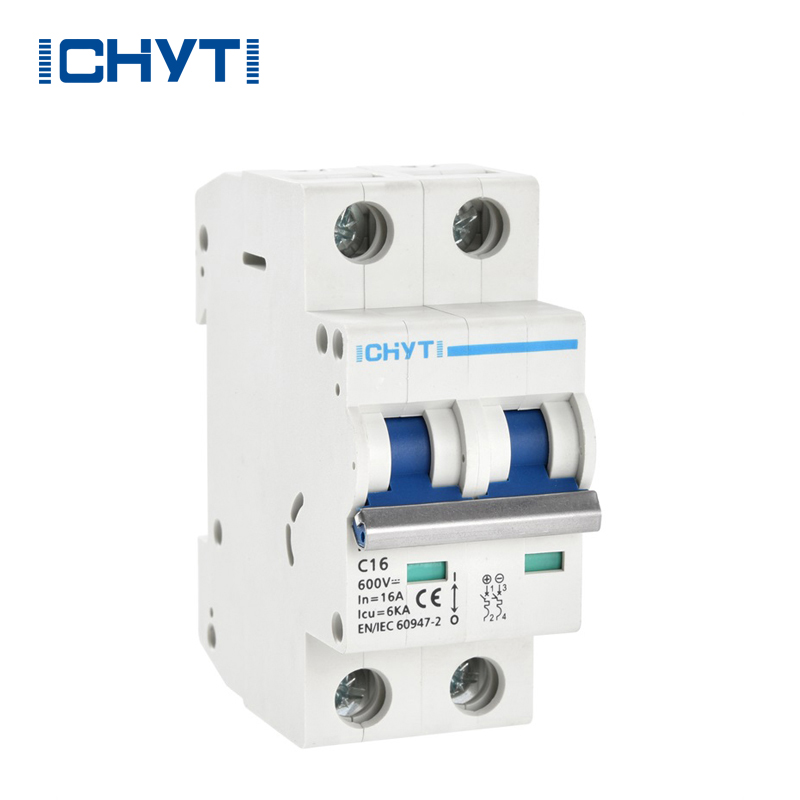

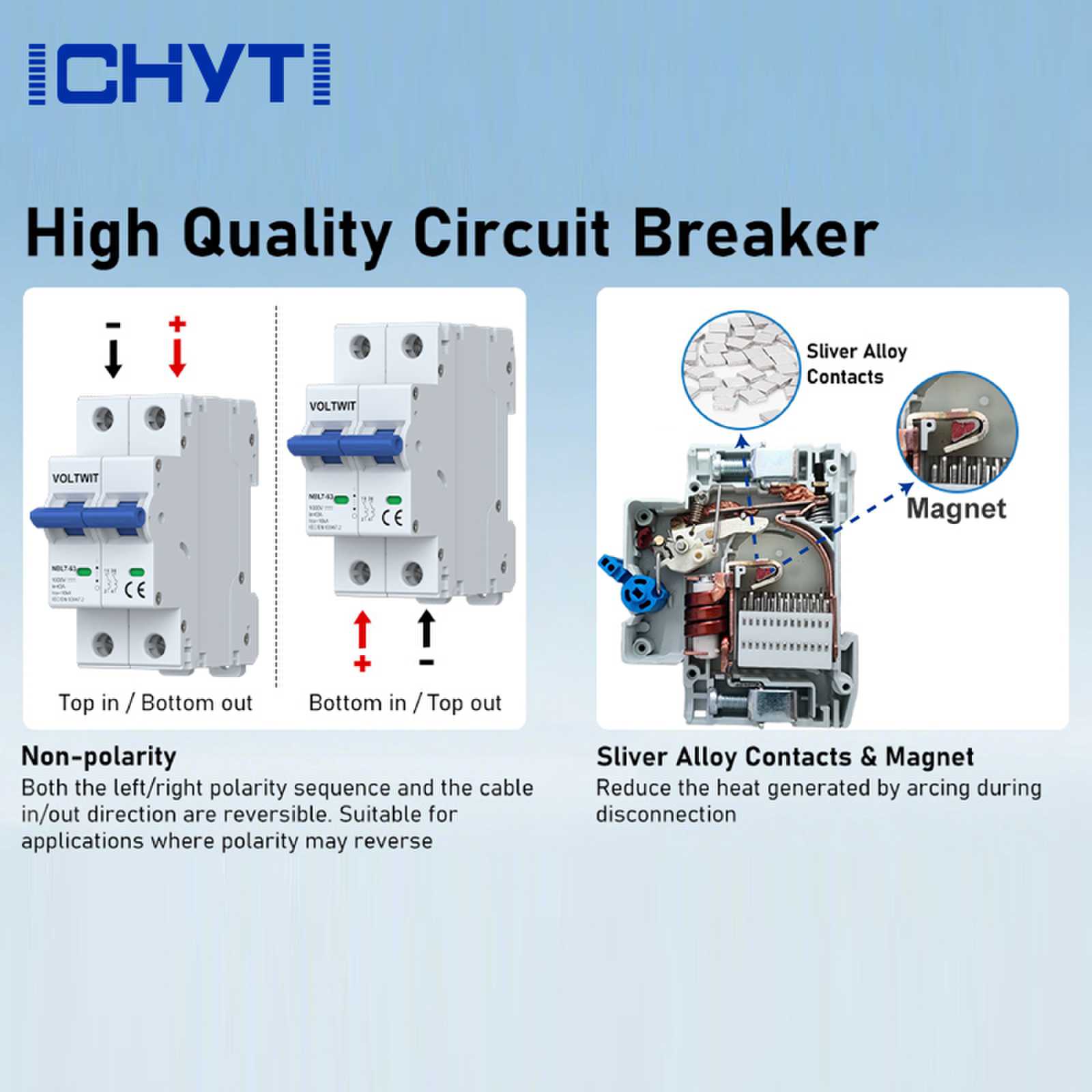

Disjoncteur ICHYTI pv dc

◉ La conception supérieure avant rend le fonctionnement de la poignée plus confortable et sûr;

◉ La durée de vie mécanique dépasse 20 000 fois, garantissant une utilisation à long terme ;

◉ Conformez-vous aux normes GBT140482, IEC60947-2, aux exigences environnementales RoHS de l'UE et aux certifications CCC et CE ;

◉ Convient aux systèmes à courant continu, en particulier aux systèmes de communication et photovoltaïques.

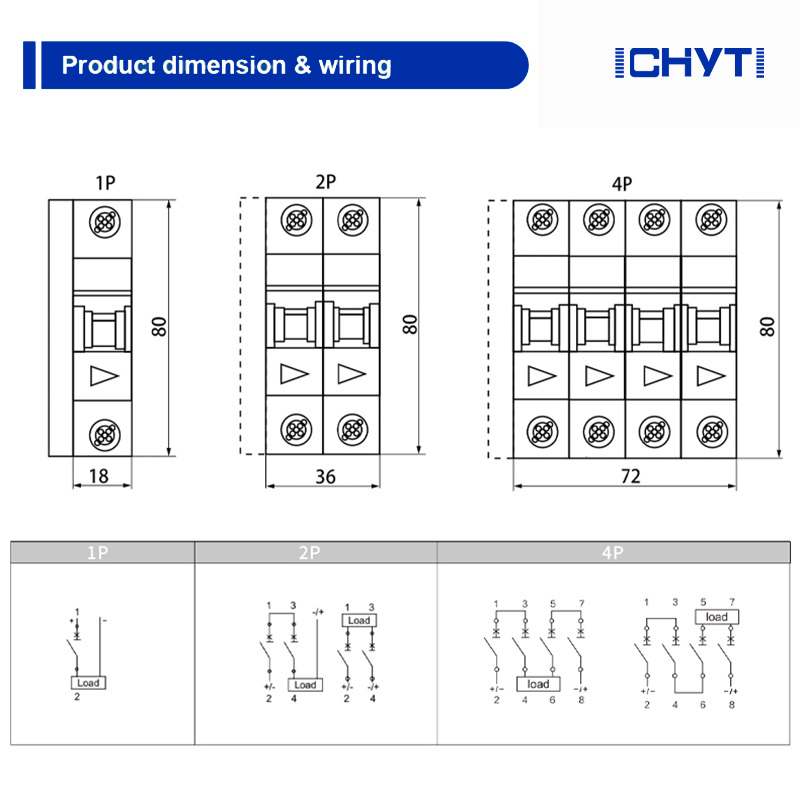

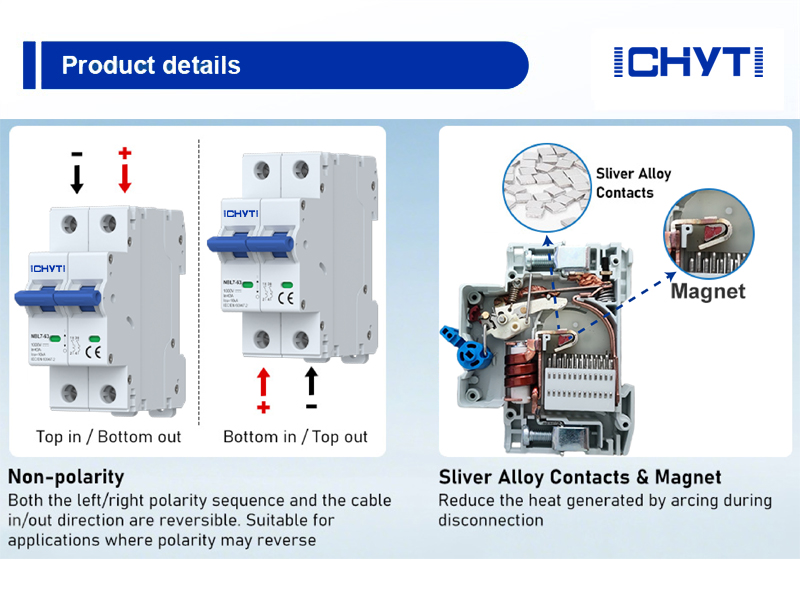

Disjoncteur ICHYTI pv dc Détails

Disjoncteur pv dc ICHYTI Difficultés de développement

Le développement du disjoncteur pv dc se heurte à deux difficultés principales. Premièrement, le courant du système CC ne passe pas naturellement par zéro, de sorte que la technologie d'extinction d'arc mature ne peut pas être utilisée comme les disjoncteurs CA ; Deuxièmement, il existe un grand nombre de composants inductifs dans le système CC, qui stockent une grande quantité d'énergie, ce qui augmente la difficulté de couper les courants de défaut CC.
